高速立式加工中心

JT-VL850

服務熱線:

+86-595-22388381

返回列表

技術亮點
1、快速定位:48m/min,軸最大加速度1.0G縮短加工定位時間,有效提高加工效率;

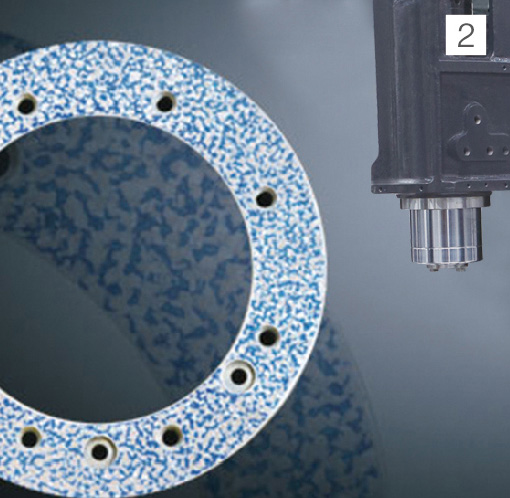

2、主軸配置:直結式10000rpm主軸,確保高速切削的穩定性且無皮帶之動力損耗;
3、刀對刀換刀速度: 1.9S;刀具容量: 24T;
4、最高剛性攻絲轉速: 5000rpm;剛性攻絲倍速回退,有效提高剛性攻絲速度。



光機圖

底座排屑

調試現場


結構亮點
1、底座:底座跨距加大,有效分散上方受力,提高整體穩定性;
2、立柱:大跨距“人字型”立柱設計,加之合理的筋條布置,提供最佳支撐剛性;
3、傳動部件:三軸皆使用精密級絲桿,并予以適當?shù)念A(yù)壓,尾端采預拉設計,配合高精密級低阻力線軌,確保高速、高精度加工要求。



VL850配置



鋁合金加工測試及參數表
工序 刀號 刀具 加工方式 轉速 進給 加工時間
1 8 D50銑刀盤 面銑 8000 3000
2 5 D10立銑刀 粗加工 7800 2600
3 1 D10立銑刀 精加工 8600 1600
4 3 D3.5鉆頭 鉆孔 6300 2500
5 2 D4立銑刀 精加工 7400 1200
6 3 D3.5鉆頭 輪廓倒角 6000 2500
7 4 D1.7鉆頭 鉆孔 6700 1000
8 7 M2絲錐 攻絲 3000 1200
9 9 M4絲錐 攻絲 3000 2100
            00:23:18


加工適用范圍:鋁加工、精密模具、精密零件加工

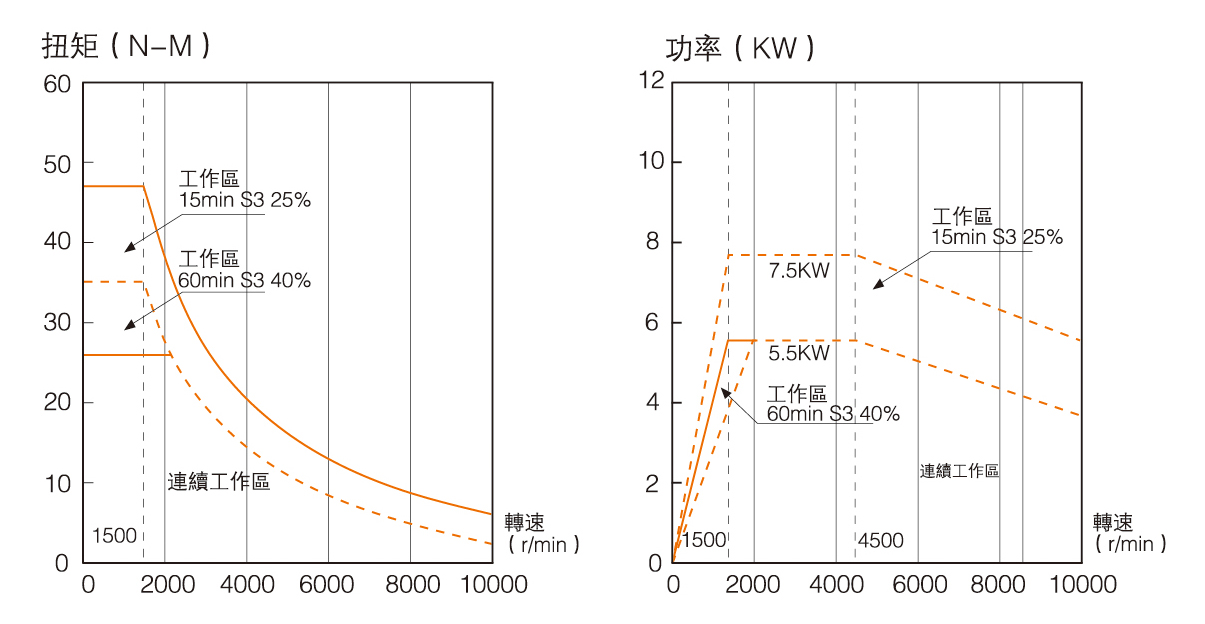

標配FANUC 10000rpm主軸電機功率扭矩圖

外形尺寸

規 格 單 位 高速立式加工中心
VL850
工作臺 工作臺尺寸 mm 1000×500
T型槽(個數-槽寬×間距) 4-14×100
最大載重 kg 700
行程 X軸行程 mm 800
Y軸行程 500
Z軸行程 500
主軸鼻端至工作臺面距離 90-590
主軸中心至立柱距離 550
主軸 標配主軸 直結式
主軸轉速 rpm 10000
主軸錐度 BT40
速度 X/Y/Z軸快移速度 m/min 48/48/48
切削速度 mm/min 1-10000
精度 定位精度(JIS) mm ±0.005/300
重復定位精度(JIS) mm ±0.003/300
刀庫 刀庫形式 機械手刀庫
刀庫容量 T 24
最大刀具直徑/長度/重量 mm/mm/kg φ80/300/8
換刀時間(T-T) s 1.55
系統 系統型號 FANUC 0i MF
其他 主軸電機功率 kw 7.5
電源要求 3φ380V/50HZ/20KVA
所需氣壓 kg/cm2 6.5
機床重量 kg 4500
外觀尺寸(長×寬×高) mm 2300×2810×2855
*該機械規格隨品質提高會有所變化,對此恕不通知。
